在工业和农业的生产中,大量地使用各种各样的生产机械,如起重机、车床、刨床等。生产机械中一些部件的运动,需要电动机来拖动。为了使电动机能按生产的要求进行起转、制动、反转和调速等,就需要对电动机进行控制。



应用电动机拖动生产机械,称为电力拖动。利用继电器、接触器实现对电动机和生产设备的控制和保护,称为继电接触控制。



每一个继电接触控制电路包括主电路和控制电路。



主电路中有开关、熔断器、交流接触器的主触头、热电器元件等它们与被控制的电动机串联。



控制电路包括按钮、交流接触器线圈、热继电器动断触头等。



基本原理是接通或切断控制电路,使交流接触器电磁线圈通电或断电,主触头闭合或断开,以控制主电路。

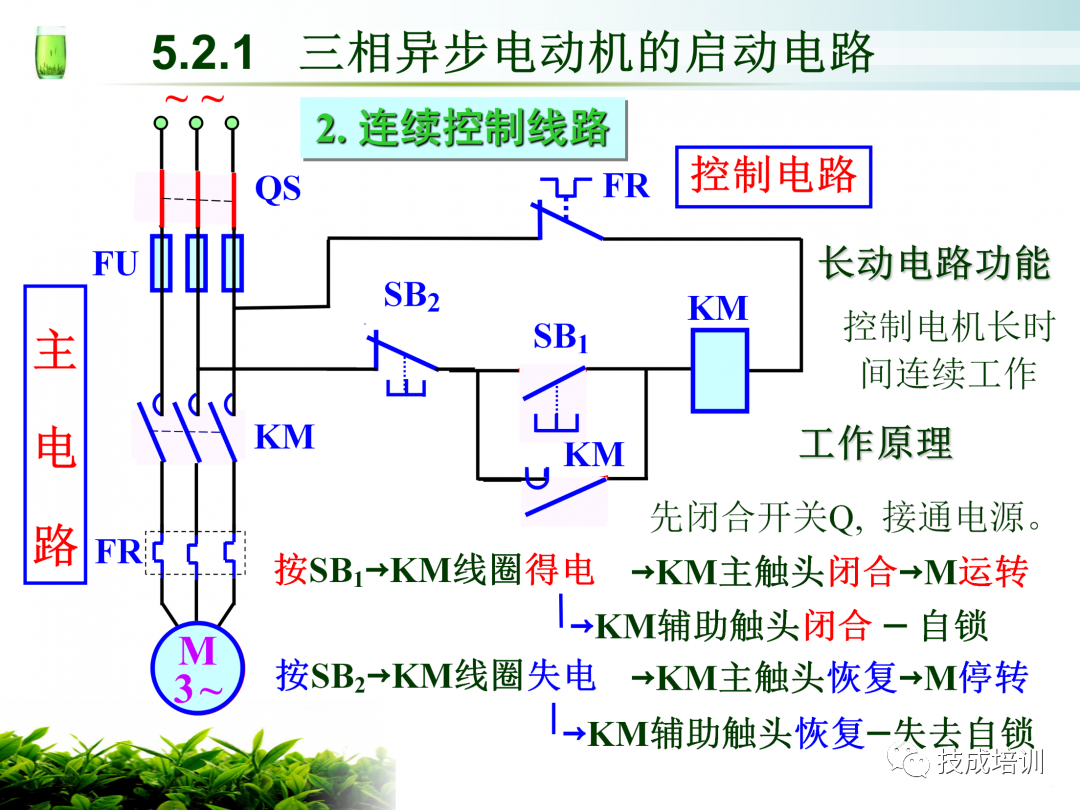

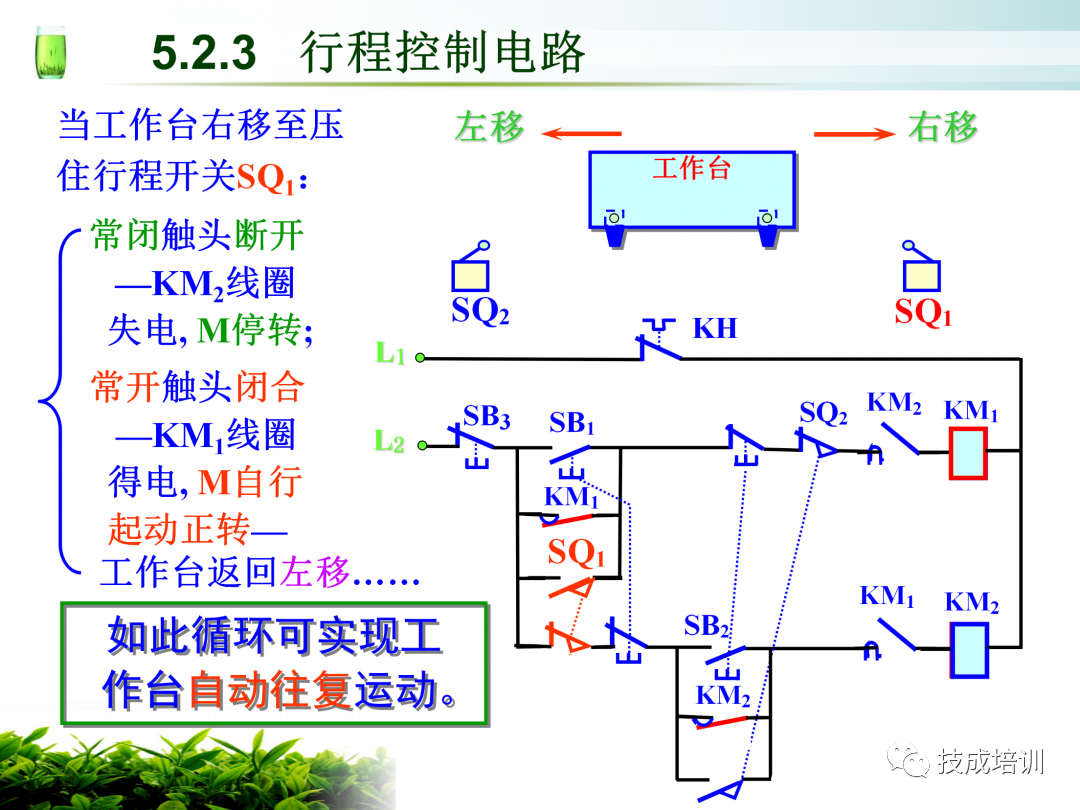

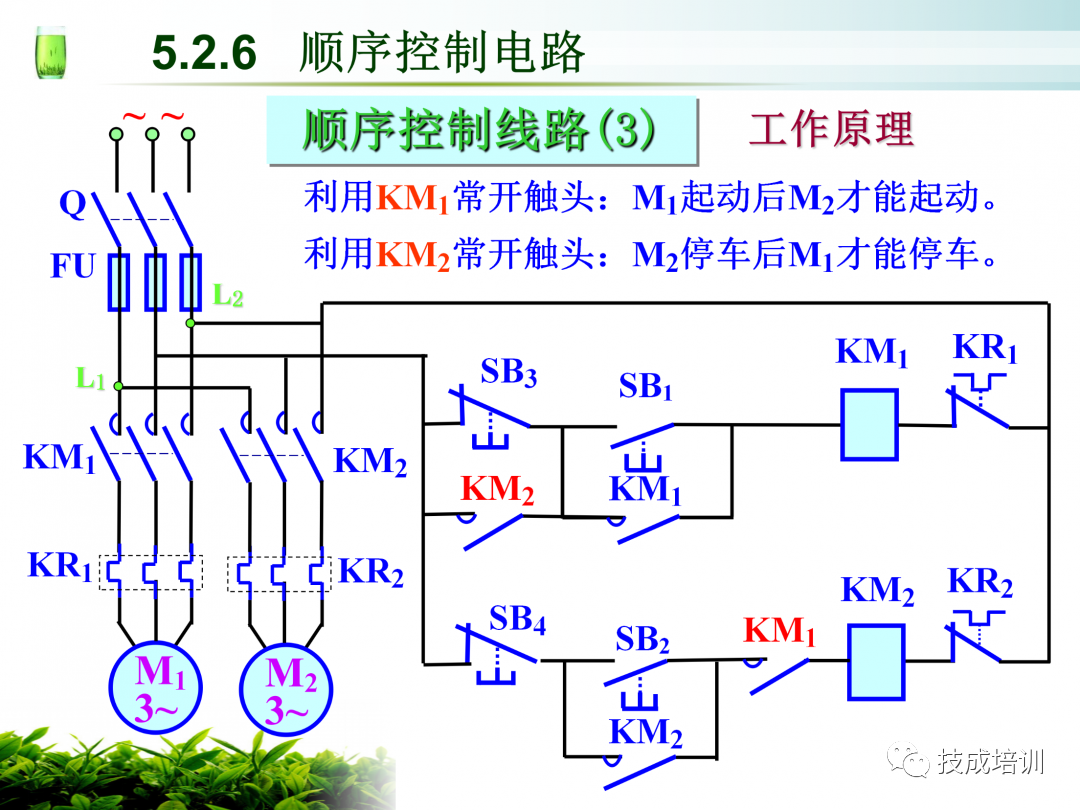

典型的控制环节有点动控制、单向自锁运行控制、正反转控制、行程控制、延时控制等。



今天我们就一起来看看对电工来说极为重要的9个电路图~



ps:悄悄的告诉大家,这几个电路图中有一张小编特意留了个bug,看哪位优秀的电气人最先找出来并在评论区指出~
